WDM设备是深圳光路在线科技有限公司推出的高速率、大容量波分复用传输系统，通道数量可达48波，单波道速率为10Gbit/s，总容量达480Gbit，可以程度地满足电信运营商超大容量和超长距离传输的需求，是目前应对光缆资源紧张的解决方案。
DWDM系统
深圳光路在线科技DWDM 设备采用2U+1U架构，模块化设计，升级扩容方便，设备业务接口丰富，配置灵活，组网经济，运行可靠，有效满足新时期城域大颗粒业务的传送、汇聚需求。

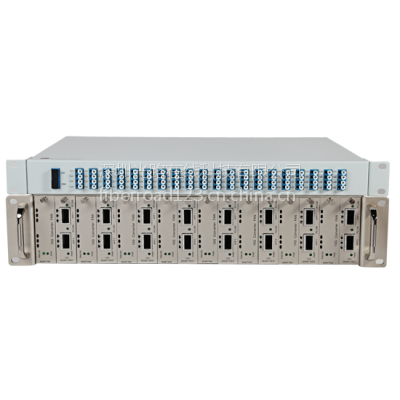

产品图片
产品特性
l 设备容量大： DWDM单通道速率可达10G，总容量可达480G，C+L段可扩容至1600G
l 设备组网灵活:可以组成点到点、点对多点、链状、环状、等网络拓扑结构。
l 多种业务灵活透明接入:支持以太网、PDH、SDH、CATV及专网等业务；
l 传输速率：支持125Mbps~10Gbps各种速率。
l 传输距离：10~120km等多种距离；支持中继，实现长距离的传输。
l 1＋1光复用段保护： 光路倒换时间≤30ms，***线路的***。
l 开放式系统结构：支持不同厂家的设备互连、互通,支持客户端设备为单模、多模、电口可选
l 强大的网管功能：支持基于SNMP的网管，同时支持CLI、WEB、TELNET等网管方式
l 1＋1电源热冗余备份：有源波分设备提供双电源1+1热备份功能，电源支持热插拔，交、直流可选。
技术参数
系统参数 | 技术指标 | |
单系统容量 | 16波、32波、40波、48波 | |
波长范围 | 符合ITU-I G.694.1标准 | |
业务接入类型 | PDH 、ATM、SDH（STM-1~STM-64）O -192/~OC-3 FE、GE、10GE、FICON/ESCON/FIBER Channel/CATV | |
光接口传输方式 | 采用3R传输方式， 单通道速率支持125Mbps~10Gbps可选 | |
物理网络拓扑结构 | 点到点，点到多点，链路，环路，单纤双向 | |
光纤类型 | G.652 G.653 G.655 | |
网管方式 | CLI 、TELNET、SNMP、WEB | |
产品尺寸 | 2U OTU卡 | 25（W）× 88（H）× 116（D） (mm) |
1U无源机箱 | 440（W）× 44（H）× 230（D） （mm） | |
2U机箱 | 428（W）× 88（H）× 322（D） (mm) | |
环境要求 | 工作温度 | -10℃ ~ 60℃ |
存储温度 | -40℃ ~ 80℃ | |
相对湿度 | 5% ~ 95% 无凝结 | |
电源要求（标值） | 220 V/AC， 50Hz；-48 V/DC（可选配） | |
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | |
功耗 | 10G满配≤60W | |
典型应用
如图所示核心网DWDM典型解决方案。DWDM设备可以将SDH业务、IP业务、视频图像等业务通过一个物理的光纤环实现多个逻辑环的叠加。每个环上承载一个独立的业务，互不干扰；通过DWDM设备的物理环形连接建网，较以往采用路由器的物理双星型连接建网，可以节省大量的光纤资源，特别是接入节点特别多的情况下，该组网方式在成本上优势非常明显。
订货信息：
DWDM传输系统
FR-DWDM-XX | X | XX | X | X | X |
| 系统架构 | 波道数 | 传输技术 | 网管功能 | 电源 |
2=2U+1U
| 04=4波 08=8波 16=16波 40=40波 48=48波 XX=定制 | 1=双纤双向 3=单纤单向
| 1=可网管 2=不可网管
| 1=双交流 2=双直流 3=一交一直 X=定制
|
DWDM业务板卡
2U OTU插卡
FR_OTU | X | X | X | XX | CXX |
| 速率 | 传输距离 | 用户侧接口 | 3R | 波长 |
0=155M 1=1.25G 2=2.5G 3=10G X=定制 | 1=40KM 2=60KM 3=80KM 4=100KM 5=120KM
| S=单模LC X=定制
| 信号再生 波长整形 时钟再定时
| CXX=定制 例 （C21~C60）
|
